B517 Kreuztal-Eichen

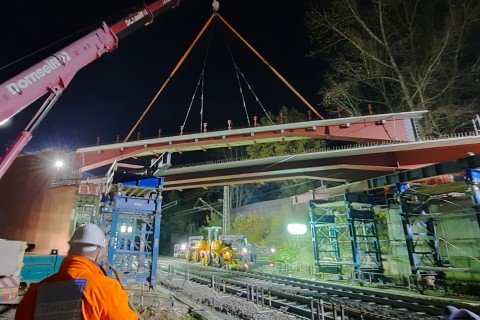

Das Bauwerk „Brücke über DB in Eichen“ liegt in der Gemarkung Kreuztal-Eichen und überbrückt
zwei Gleise der Deutschen Bahn AG. Die Brücke befindet sich auf der B 517.

Der Überbau besteht aus einer Kombination aus Stahlverbundträger mit werkseitig aufbetonierten
Stahlbetonfertigteilen und einer Ortbetonfahrbahnplatte.

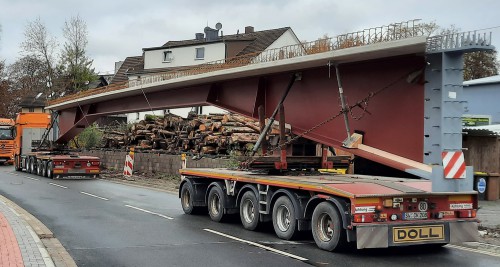

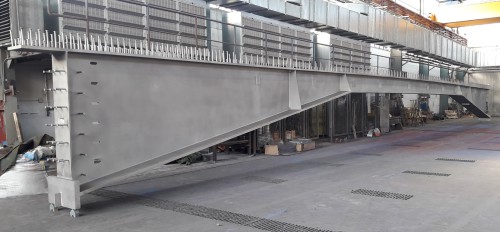

Die Verbundträger werden als geschweißte Doppel-T Stahlträger hergestellt.

Die 6 Doppel-T Träger haben einen gevouteten Querschnitt von 1,95 m Höhe im Anschlussbereich zu
den Endquerträgern bis zu 60,5 cm im Lichtraumprofil der Gleisanlagen. Der Achsabstand der
Stahlverbundträger untereinander beträgt 2,20 m.

Projektdaten

Bauherr
Landesbetrieb Straßenbau Nordrhein-Westfalen

Projekt
B517 Kreuztal/Eichen, bestandsorientierte Ertüchtigung mit Neubau DB-Brücke und Hankerbach

Tonnage
148
